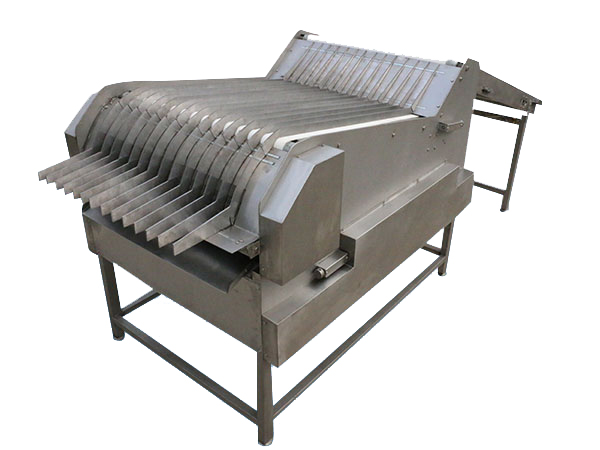

一、機器的用途　　本機是將冷卻線輸送過來的饅干進行有規則的整理，以方便包裝的專用機械?！　《⒅饕夹g(shù)參數　　1、產品名稱：            磁吸式理餅機　　2、型號：                CLBJ800型　　3、額定電壓：            380V　　4、額定頻率：            50Hz　　5、輸送帶寬度：          900mm　　6、配用動力：　?、佥斔蛶В?   型號      Y80B14　　功率      0.75kW　　轉速      1390r/min　?、诹⒉⑤仯?   型號      Y80B14　　功率      0.55kW　　轉速      1390r/min　　7、速度　?、佥斔蛶高線速度：  41m/min　　②輸送帶B高線速度：  61m/min　?、圯斔蛶高線速度：  61m/min　　④立并輥高轉速：      186 r/min　　8、減速形式：　?、佥斔蛶В?            中空軸蝸輪減速機  1:5 / 1:7.5　?、诹⒉⑤仯?            中空軸蝸輪減速機  1:5　　三、磁吸式理餅機安裝在生產線上的位置噴油機－濾油機－冷卻線－磁吸式理餅機－包裝臺　　本機也可根據用戶情況安裝在其它位置。　　四、工作原理與結構特征　　1、工作原理：饅干自冷卻線輸送到達本機，通過隔離板迫使餅干排列成行，再通過立并輥使餅干站立，以便包裝?！　?、機械傳動：本機采用中空軸蝸輪減速機直聯電機， 直接帶動主動輥運轉，從而使輸送帶作勻速運動。（傳動示意圖見圖一）　　3、結構特征：機架部分經焊接而成，輸送帶由隨動輥、支撐板支托，使輸送帶傳送平穩。本機輸送帶傳送平穩，能有效地提高饅干包裝效率?！　∥?、潤滑系統　　1、軸承每六個月加一次鈣基潤滑脂?！　?、傳動鏈輪，每工作100個小時，加一次鈣基潤滑脂。　　3、電機每六個月加一次鈣基潤滑脂?！　?、減速機連續使用半年換油一次（30＃機油或40＃機油）?！　×㈦娖鞑倏v系統　　1、本機電機控制采用變頻器控制，以便于操作和監護 。（電器原理圖見圖二）　　2、 操作前首先打開電器箱門，將電器箱內的的 斷路器 打開使電源接通 ，然后按下理餅變頻器控制面板上的RUN /STOP 鍵 ，立并輥開始運行，調節理餅變頻器控制面板上的 FREQ.SET 調節旋鈕，使立并輥得到適當?shù)霓D(zhuǎn)速；再按下輸送變頻器控制面板上的 RUN /STOP鍵 ，輸送帶開始運行，調節輸送變頻器控制面板上的 FREQ.SET調節旋鈕，將輸送帶調至適當速度?！　?、欲停止操作，分別按下理餅變頻器、輸送變頻器控制面板上的 RUN /STOP 鍵，立并輥、輸送帶分別停止工作；然后關閉斷路器，切斷電源即可?！　?、變頻器的控制詳見變頻器使用說明書 。　　七、機器的安裝、調整、試運轉　　1、該機體水平放置?！　?、冷卻線安裝完畢后方可進行理餅機的安裝，將理餅機的入端對接冷卻線出端，調整到適當?shù)母叨取！　?、該機位置確定后，即可按規定安裝接地線、電源線。　　4、試機前應對理餅機進行檢查。首先檢查輸送帶上有無異物；另外再看隔離板是否放置到位，注意輸送帶上方的隔離板不能壓緊輸送帶?！　?、安裝完畢后，接通電源，空機試運轉?！　“恕⒆⒁馐马?xiàng)　　1、每次開機前 應檢查隔離板是否放置到位。切記輸送帶上方的隔離板不能壓緊輸送帶，以防損壞輸送帶?！　?、機器工作中不允許用身體的任何部位接觸立并葉片、輸送帶或拆卸電器箱 ，以防出現意外?！　?、千萬注意機器運行中手不能放置到輸送帶與下滑板 ，輸送帶與立并槽板 的間隔縫隙 處，以防出現意外。　　4、機器初次使用兩星期，應將減速機中的機油去掉換新，以改善潤滑條件?！　?、機器正常工作每3個月檢查一次各連接部位是否松動，各傳動部位視情況補充潤滑油脂，以保證工作安全?！　?、安全是為了生產，生產必須安全。每當保養或維修時，必須切斷電源，以防意外?！　?、本機長期不使用，應放松輸送帶。　　8、本機應按規定要求正確接地?！　?、開機前，應首先檢查輸送帶上有無異物?！　?0、機器每使用半年應進行一次大修，檢查各傳動軸承、鏈輪等運動物件是否需要更換，裝配時應注意加入潤滑油?！　?1、用戶在使用過程中，因未按說明進行操作而損壞機器者，恕本公司不予保修?！　∽ⅲ喝缬懈膭?dòng)，不另行通知?！　‰娖髅骷?xì)表     表1序號型號名稱及規格數量備注   1Y80B14三相異步電動機10.55kW2Y80B14三相異步電動機30.75kW3臺達E型變頻器10.75kW4臺達E型變頻器31.5kW5DZ47-60小型斷路器110A 三級6TB15-4接線端子17TB15-6接線端子3　　九、故障及排除方法序號出現故障故障原因排除方法1輸送帶不運行或運轉不暢①電源未接通②電動機出現故障③變頻器設定錯誤①接通電源②排除電動機故障③重新設定變頻器2某一輥、軸運轉困難，或有異常聲音①有障礙物②傳動機構脫節③軸承損壞④軸承缺少潤滑①排除障礙物②檢查與其相關的機構，使其正常運轉③更換軸承④給軸承添加潤滑脂3卡餅①隔離板之間的間隔距離小于餅干尺寸②已出現卡餅現象，未及時排除①增大隔離板之間的間隔距離②及時排除卡餅現象4鉆餅①隔離板下底面與下滑板不是零 距離 接觸②隔離板下底面與輸送帶之間距離過大①重新調整隔離板位置②方法同上5隔離板不吸附下滑板①隔離板下底面與下滑板不是零 距離 接觸②下滑板下面的磁鐵位置變動①重新調整理隔離板位置②重新放置磁鐵于下滑板兩排孔之間
